產品中心
光伏電纜
光伏電纜耐熱特性代號
90℃ | 省略 |
105℃ | 105 |
125℃ | 125 |

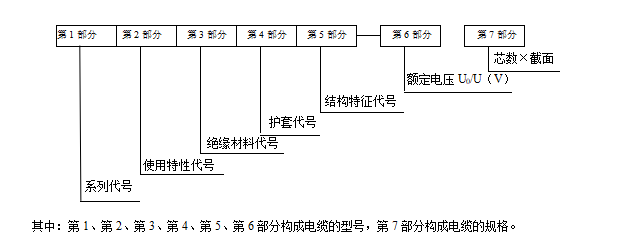

電纜組成代號
系列代號(阻燃:A、B、C、D) ZR |
系列代號(耐火) NH |
系列代號(阻燃耐火) N |
系列代號(本安) ia |
系列代號（計算機） DJ |
系列代號（控制） K |
系列代號（變頻） BP |
系列代號（消防） XF |
系列代號（光伏） GF |
系列代號(光伏用電纜) PV1-F |
軟結構 R |
輻照交聯無鹵低煙阻燃聚烯烴絕緣 E |
輻照交聯無鹵低煙阻燃聚烯烴護套 E |
雙絞型/雙芯可分離型 S |
銅絲屏蔽 P |
鍍錫絲屏蔽 P1 |
銅帶/銅塑復合帶屏蔽 P2 |
鋁塑復合帶 P3 |
鋁塑帶 PL |
雙鋼帶鎧裝 2前 |
細鋼絲鎧裝 3前 |
粗鋼絲鎧裝 4前 |
非磁性鋼帶鎧裝 6前 |
非磁性金屬絲鎧裝 7前 |
鋼絲編織鎧裝 9前 |
聚氯乙烯護套 2后 |
聚乙烯和聚烯烴護套 3后 |
無鹵阻燃聚烯烴 4后 |
低煙低鹵阻燃聚烯烴 5后 |
電纜參考型號
型 號 | 額定電壓/V | 名 稱 |
PV1-F | 600/1000 | 無鹵低煙阻燃交聯聚烯烴絕緣交聯聚烯烴護套輻照光伏電纜 |
GF-WDZX(N)EE(R) | AC 600/1000 | 光伏系統用輻照交聯聚烯烴絕緣及護套無鹵低煙阻燃X類（耐火）交流（軟）電力電纜 |
GF-WDZX(N)EE(R)P1 | AC 600/1000 | 光伏系統用輻照交聯聚烯烴絕緣及護套銅絲纏繞屏蔽無鹵低煙阻燃X類（耐火）交流（軟）電力電纜 |
GF-WDZX(N)EE(R)P2 | AC 600/1000 | 光伏系統用輻照交聯聚烯烴絕緣及護套銅帶屏蔽無鹵低煙阻燃X類（耐火）交流（軟）電力電纜 |
GF-WDZX(N)EE23 | AC 600/1000 | 光伏系統用輻照交聯聚烯烴絕緣及護套鋼帶鎧裝無鹵低煙阻燃X類（耐火）交流電力電纜 |
GF-WDZX(N)EE33 | AC 600/1000 | 光伏系統用輻照交聯聚烯烴絕緣及護套鋼帶絲鎧裝無鹵低煙阻燃X類（耐火）交流電力電纜 |
GF-WDZX(N)EE63 | AC 600/1000 | 光伏系統用輻照交聯聚烯烴絕緣及護套非磁性金屬帶鎧裝無鹵低煙阻燃X類（耐火）交流電力電纜 |
GF-WDZX(N)EE73 | AC 600/1000 | 光伏系統用輻照交聯聚烯烴絕緣及護套非磁性金屬絲鎧裝無鹵低煙阻燃X類（耐火）交流電力電纜 |
GF-WDZXEER | DC 1800 | 光伏系統用輻照交聯聚烯烴絕緣及護套無鹵低煙阻燃X類直流軟電力電纜 |
GF-WDZXEESR | DC 1800 | 光伏系統用輻照交聯聚烯烴絕緣及護套無鹵低煙阻燃X類雙芯可分離型直流軟電力電纜 |
GF-WDZX(N)EER23 | DC 1800 | 光伏系統用輻照交聯聚烯烴絕緣及護套鋼帶鎧裝無鹵低煙阻燃X類（耐火）直流（軟）電力電纜 |
GF-WDZX(N)EER33 | DC 1800 | 光伏系統用輻照交聯聚烯烴絕緣及護套鋼帶絲鎧裝無鹵低煙阻燃X類（耐火）直流（軟）電力電纜 |
GF-WDZX(N)EER63 | DC 1800 | 光伏系統用輻照交聯聚烯烴絕緣及護套非磁性金屬帶鎧裝無鹵低煙阻燃X類（耐火）直流（軟）電力電纜 |
GF-WDZX(N)EER73 | DC 1800 | 光伏系統用輻照交聯聚烯烴絕緣及護套非磁性金屬絲鎧裝無鹵低煙阻燃X類（耐火）直流（軟）電力電纜 |
注：其它型號的組成參照上表。
電纜的參考型號規格
名稱 | 型號 | 芯數 | 截面 |
光伏用電纜 | PV1-F | 1-5 | 1.5-240 |
輻照直流電纜 | GF-WDZXEER、GF-WDZXEESR | 1-2 | 1.5-10 |
輻照交流電纜 | GF-WDZX(N)EE(R)、GF-WDZX(N)EE(R)P、GF-WDZX(N)EE23、GF-WDZX(N)EE73 | 1-5 | 1.5-240 |
光伏交/直流電纜絕緣標稱厚度
交流電纜絕緣標稱厚度 | 直流電纜絕緣標稱厚度 | ||
導體標稱截面mm2 | 絕緣厚度標稱值mm2 | 導體標稱截面mm2 | 絕緣厚度標稱值mm2 |
1.5、2.5 | 0.7 | 1.5、2.5 | 0.7 |
4、6 | 0.7 | 4、6 | 0.8 |
10、16 | 0.7 | 10 | 0.8 |
25、35 | 0.9 | 16 | 1.0 |
50 | 1.0 | 25、35 | 1.0 |
70、95 | 1.1 | 50 | 1.1 |
120 | 1.2 | 70、95 | 1.2 |
150 | 1.4 | 120 | 1.4㎡ |
185 | 1.6 | 150 | 1.6 |
240 | 1.7 | 185 | 1.7 |
240 | 1.8 | ||
光伏電纜絕緣的體積電阻率和電阻常數要求
檢驗項目 | 單位 | 性能要求 | ||
導體長期允許工作溫度 | ℃ | 90 | 105 | 125 |
體積電阻率（20℃） | Ω/cm | 1012 | 1012 | 1012 |
絕緣電阻常數K1 | MΩ/km | 0.367 | 0.367 | 0.367 |
光伏交/直流電纜護套標稱厚度
交流電纜護套標稱厚度 | 直流電纜護套標稱厚度 | ||
導體標稱截面mm2 | 護套厚度標稱值mm2 | 導體標稱截面mm2 | 護套厚度標稱值mm2 |
1.5、2.5 | 0.8 | 1.5、2.5 | 0.8 |
4、6 | 0.8 | 4、6 | 0.8/1.0 |
10 | 0.8 | 10 | 1.0 |
16 | 0.9 | 16 | 1.0 |
25 | 1.0 | 25 | 1.1 |
35 | 1.1 | 35 | 1.2 |
50 | 1.2 | 50 | 1.4 |
70 | 1.2 | 70 | 1.4 |
95 | 1.3 | 95 | 1.5 |
120 | 1.3 | 120 | 1.5 |
150 | 1.4 | 150 | 1.6 |
185 | 1.6 | 185 | 1.7 |
240 | 1.7 | 240 | 1.8 |
交/直流電纜耐壓試驗電壓
額定電壓/V | 試驗電壓/V | 試驗時間/min |
300/500 | 無屏蔽和鎧裝：1500，有屏蔽和鎧裝1000 | 1 |
450/750 | 3000 | 5 |
600/1000 | 3500 | 5 |
DC 1800 | 6500 | 5 |
成品電纜技術要求及試驗方法
序號 | 檢驗項目 | 技術要求 | 試驗 類型 | 試驗方法 |
1 1.1 1.2 1.3
1.4 | 結構檢查 導體結構 絕緣厚度 鎧裝
外護套 |
本標準4.1規定 本標準表12規定 符合GB/T2952標準規定 本標準4.6.2規定 |
S.T S.T S.T
S.T |
GB/T4909.2 GB/T2951.1 GB/T2952
GB/T2951.1 |
2 2.1
2.2
2.3
2.4 | 電性能試驗 導體直流電阻試驗
交流電壓試驗
4小時交流耐壓試驗
絕緣電阻試驗 |
符合GB3956標準規定
本標準5.1.2規定
本標準5.3.3規定
本標準5.3.1規定 |
R
R
T
T
|
GB/T3048.4
GB/T3048.8
GB/T3048.8
GB/T3048.5或6 |
3 | 機械物理性能試驗 | 本標準表7規定 | T | GB/T2951 |
