一、編織的種類

     1.纖維編織；   2.金屬編織

二、編織的作用

      1、纖維編織層的作用

      主要是保護電纜絕緣不受光、熱、射線、各種酸堿氣體侵蝕，以及不被外力損傷。起加強機械強度的作用。

       2、金屬編織層的作用

       主要有銅絲和鋼絲兩種， 銅絲編織的作用：防外界的電磁干擾，起屏蔽作用。消除電力電纜表面電位的屏蔽作用。安全保護的屏蔽作用，主要用作接地保護，反應漏電情況。鋼絲編織的作用：機械保護作用、承受縱向拉力、屏蔽外界磁場。

三、編織的設備

       1、編織機的分類：按材料—纖維和金屬；按結構—立式和臥式；按速度—高速和低速

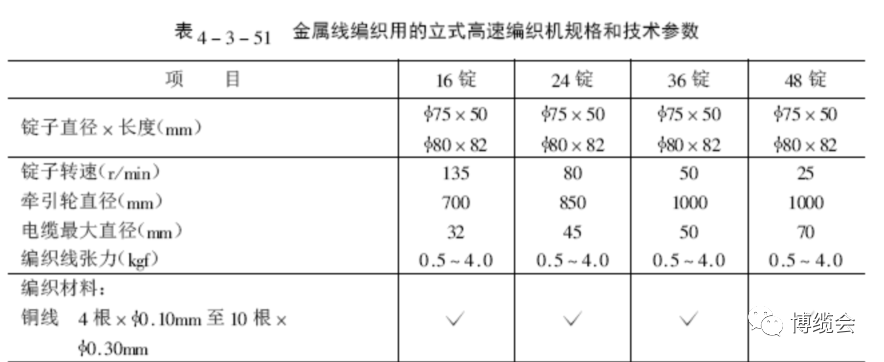

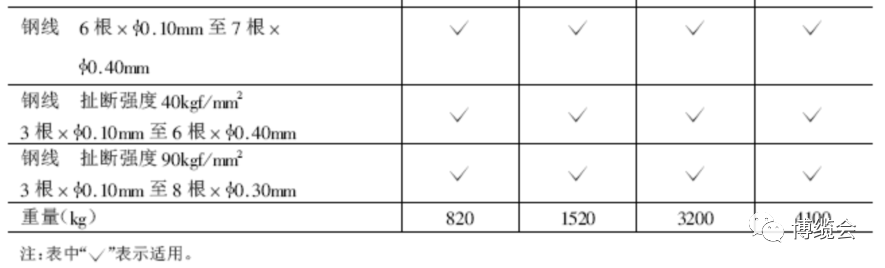

       2.編織機的錠數：常用的有12、16、24、32、36和48錠。

    （1）低速編織機：兩組錠子的運動速度相同，方向相反，軌跡交叉成

“8”字形，相互交叉形成編織。結構簡單，速度慢，噪聲大。目前在電纜行業中已基本淘汰。

     （2）高速編織機：高速編織機的軌跡是圓，編織機有兩個轉盤，每個轉盤上固定一半的錠子，兩個轉盤的運動方向相反。當轉盤運動時，錠子上的線通過擺桿引出來，沿著特定的軌跡滑塊移動，使線穿過另一個轉盤上的線，形成編織。編織的速度快，效率高，可用于纖維和金屬絲的編織。

     速編織機分立式和臥式兩種，臥式適合于大截面電纜的編織，錠子數多為36、48等。

     （3）編織機的使用特點：

         a、確保放線的張力均衡

         b、錠子運動靈活，斷線率低，具有斷線停車檢測裝置

         c、編織的線速和節距可以方便調節

         d、確保編織機具有良好的潤滑

         e、噪聲的防護，最好使用全封閉的

         f、確保編織密度，每個錠子上可以并繞2~8根絲。

四、編織的工藝

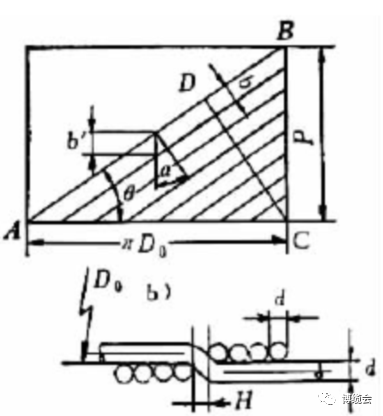

      1、節距、角度、線股寬度、單線根數和直徑

       p—節距

       p=a*b′=a*b/ cosθ

       b—線股寬度

       b=n*d

       θ—編織角度

          tgθ=p/πD0

        b′—電纜軸向股線的寬度

         b′=b/ cosθ

        D—編織前電纜外徑

        D0—編織層展開的平均直徑

        D0=D+2d

        a—編織機錠子數的二分之一，同方向轉動錠子數。

        a=p / b′

        n—每個錠子上纏繞的單線根數

        d—單根金屬線的直徑

        F—單向覆蓋率，是線的寬度與飽和度的比值

        F=a*n*d/CD=a*n*d/（p* cosθ）

        CD—飽和度

        CD=πD0sinθ=p* cosθ

        編織的角度θ一般選30~60℃角度。

        編織單絲的直徑由標準規定，一般在0.1~0.4mm。

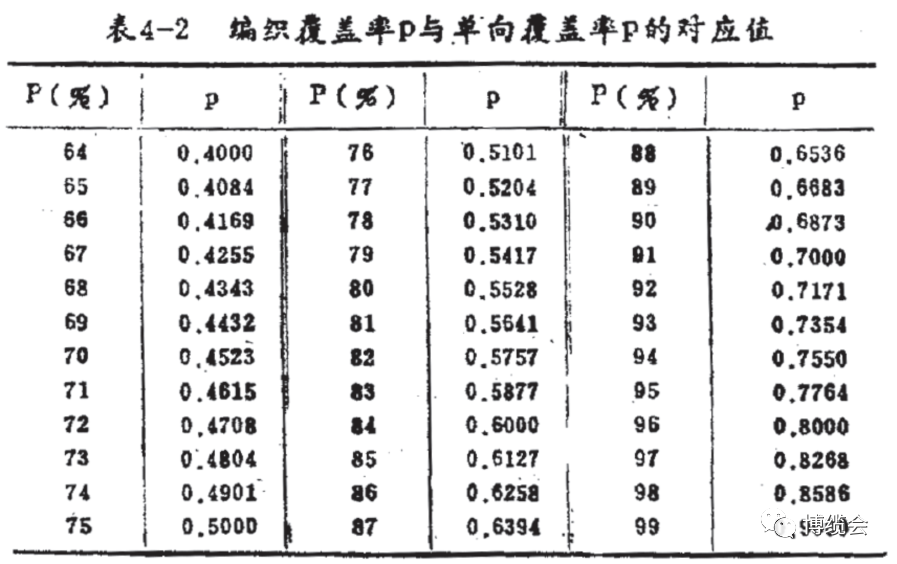

     2、編織覆蓋率（編織密度）：

      每個錠子上單絲的根數可以用如下公式算出：

      n=p*F*cosθ/a*d或n=π(D+2d)*F*sinθ/a*d

      編織層總根數：Z=2*a*n

     3、編織層重量計算：

     式中：

          d—編織用單線直徑（mm）

          a—總錠子數的二分之一

          n—每錠上的根數

          k—編織時金屬絲交叉的增長系數，k值取1.02。

         ρ—編織絲材料的比重（g/cm3）

五、編織的質量控制

     1、編織覆蓋率的測量：

     a.根據上面的計算公式，測量有關參數進行計算。

     b.稱重法—稱量編織層的重量與同樣厚度、外徑、材料的管子進行比較，船用電纜規定不小于90%。

     2、編織層的緊密度：編織層的緊密度可以通過調整放線張力和調整編織角度來調整。角度小編織緊。

     3、確保編織機每個錠子上的放線張力均衡，是編織外觀良好的保證。

六、編織機維護、保養

   （一）.外部保養

      1．清洗內外、包括機身，防護罩，傳動箱、保持內外清潔。

      2．檢查并補齊螺釘、螺母、手球、手柄、油杯。

      3．對錠子支架，需經常保持清潔，去除多余金屬編織絲。

      4．保持地面周圍整齊清潔，鏟除地面油污。

  （二）.潤滑

     1．檢查工作臺主軸齒輪箱潤滑油，保持潤滑。

     2．檢查自動潤滑系統油路，保持油路暢通。

     3．檢查油泵油箱液位顯器，保持油位正常。

     4．擺桿與擺桿座轉動位置，須每周加滿黃油一次，使用軸承的不用。

     5．所有開式齒輪、鏈條、收放線軸頸，絲桿等加油潤滑。

   （三）.電器

     1．清掃電動機、控制箱、電器箱，保持清潔。

     2．檢查電器開關、線路，使之整齊可靠。
